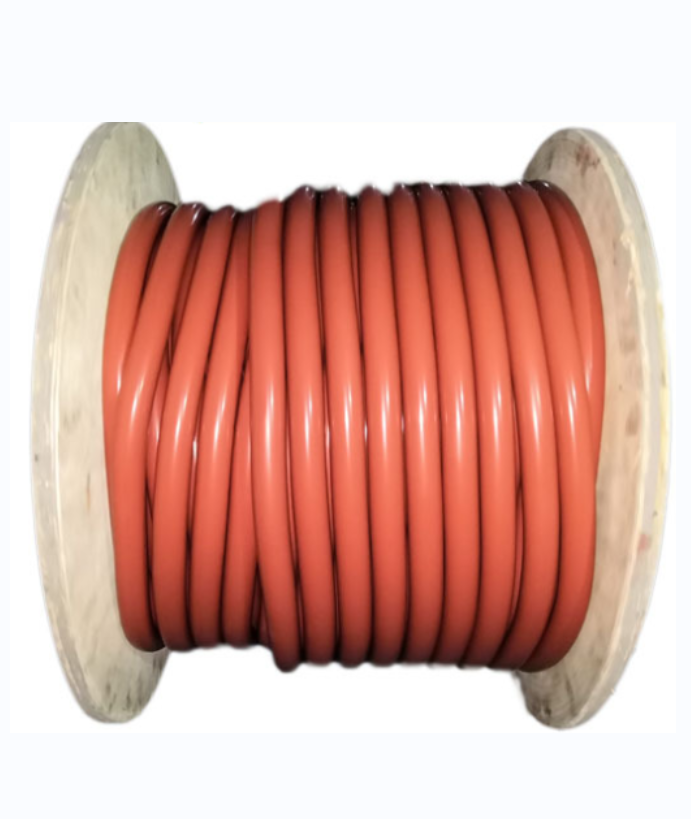

控制電纜KGG KFG KFV
控制電纜KGG KFG KFV的詳細資料：
控制電纜：控制電纜KGG KFG KFV執行標準：GB/T9330—2008，適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等 場合使用，具體有聚氯乙烯J緣.護套，硅橡膠J緣護套，氟塑料J緣 護套。等控制電纜。
一、氟塑料耐高溫控制電纜銷售執行標準 采用企業標準。氟塑料耐高溫控制電纜使用條件，環境溫度-60～275℃，額定電壓U。/U：450/750V，小彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍；鎧裝電纜不小于電纜外徑的12倍。1、產品用途：本產品適用于交直流額定電壓450/750V及以下的高溫，有腐蝕性氣體等環境較惡劣的范圍內的信號的傳輸及控制線路。電纜有耐高溫、耐堿、耐油、耐氧化劑等特性。電纜線芯長期允許工作溫度為-40℃--+200℃。電纜彎曲半徑不小于電纜外徑的6倍。電纜使用低溫度為-55℃。
二、聚乙烯J緣控制電纜：產品特點及用途適用于交流額定電壓450/750及以下儀表用控制電纜產品，巡回檢測裝置屏蔽電纜采用對絞鋁塑復合膜屏蔽和銅絲編織屏蔽，抗干擾性能優越，廣泛用于計算機測控裝置。
三、聚氯乙烯J緣控制電纜：執行標準：GB/T9330—2008，適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等 場合使用的聚氯乙烯J緣，聚氯乙烯護套控制電纜。
四、硅橡膠J緣控制電纜：采用企業標準：阻燃耐火特性試驗執行GB12666-90要求產品特點及用途:本產品適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。五、控制電纜型號說明
非屏蔽型號 |
型號M稱說明
|
|
KVV
|
銅芯聚氯乙烯J緣聚氯乙烯護控制電纜
|
|
KVVR
|
銅芯聚氯乙烯J緣聚氯乙烯護套控制軟電纜
|
|
KYJV
|
銅芯聚氯乙烯J緣聚氯乙烯護套控制電纜
|
|
KYJVR
|
銅芯聚氯乙烯J緣聚氯乙烯護套控制軟電纜
|
|
KGG
|
銅芯硅橡膠J緣硅橡膠護套控制電纜
|
|
KGGR
|
銅芯硅橡膠J緣硅橡膠護套控制電軟纜
|
|
KFF
|
銅芯氟塑料J緣氟塑料護套耐高溫控制電纜
|
|
KFFR
|
銅芯氟塑料J緣氟塑料護套耐高溫控制軟電纜
|
|
KFG
|
銅芯氟塑料J緣硅橡膠護套耐高溫控制電纜
|
|
KFGR
|
銅芯氟塑料J緣硅橡膠護套耐高溫控制軟電纜
|
|
KFV
|
銅芯氟塑料J緣聚氯乙烯護套耐高溫控制電纜
|
|
KFVR
|
銅芯氟塑料J緣聚氯乙烯護套耐高溫控制軟電纜
|
|
帶屏蔽型號
|
型號M稱說明
|
|
KVVP
|
銅芯聚氯乙烯J緣聚氯乙烯護套銅線編織屏蔽控制電纜
|
|
KVVP2
|
銅芯聚氯乙烯J緣聚氯乙烯護套銅帶屏蔽控制電纜
|
|
KVVP3
|
銅芯聚氯乙烯J緣聚氯乙烯護套鋁箔屏蔽控制電纜
|
|
KVVRP
|
銅芯聚氯乙烯J緣聚氯乙烯護套銅線編織屏蔽控制軟電纜
|
|
KVVRP2
|
銅芯聚氯乙烯J緣聚氯乙烯護套銅帶屏蔽控制軟電纜
|
|
KVVRP3
|
銅芯聚氯乙烯J緣聚氯乙烯護套鋁箔屏蔽控制軟電纜
|
|
KYJVP
|
銅芯聚氯乙烯J緣聚氯乙烯護套控銅線編織屏蔽控制電纜
|
|
KYJVP2
|
銅芯聚氯乙烯J緣聚氯乙烯護套控銅帶屏蔽控制電纜
|
|
KYJVP3
|
銅芯聚氯乙烯J緣聚氯乙烯護套控鋁箔屏蔽控制電纜
|
|
KYJVRP
|
銅芯聚氯乙烯J緣聚氯乙烯護套控銅線編織屏蔽控制軟電纜
|
|
KYJVRP2
|
銅芯聚氯乙烯J緣聚氯乙烯護套控銅帶屏蔽控制軟電纜
|
|
KYJVRP3
|
銅芯聚氯乙烯J緣聚氯乙烯護套控鋁箔屏蔽控制軟電纜
|
|
KFFP
|
銅芯氟塑料J緣氟塑料護套銅絲屏蔽耐高溫控制電纜
|
|
KFFP2
|
銅芯氟塑料J緣氟塑料護套銅帶屏蔽耐高溫控制電纜
|
|
KFFP3
|
銅芯氟塑料J緣氟塑料護套鋁箔屏蔽耐高溫控制電纜
|
|
KFFRP
|
銅芯氟塑料J緣氟塑料護套銅絲屏蔽耐高溫控制軟電纜
|
|
KFFRP2
|
銅芯氟塑料J緣氟塑料護套銅帶屏蔽耐高溫控制軟電纜
|
|
KFFRP3
|
銅芯氟塑料J緣氟塑料護套鋁箔屏蔽耐高溫控制軟電纜
|
|
KGGP
|
銅芯硅橡膠J緣硅橡膠護套銅絲屏蔽控制電纜
|
|
KGGP2
|
銅芯硅橡膠J緣硅橡膠護套銅帶屏蔽控制電纜
|
|
KGGP3
|
銅芯硅橡膠J緣硅橡膠護套鋁箔屏蔽控制電纜
|
|
KGGRP
|
銅芯硅橡膠J緣硅橡膠護套銅絲屏蔽控制軟電纜
|
|
KGGRP2
|
銅芯硅橡膠J緣硅橡膠護套銅帶屏蔽控制軟電纜
|
|
KGGRP3
|
銅芯硅橡膠J緣硅橡膠護套鋁箔屏蔽控制軟電纜
|
|
KFGP
|
銅芯氟塑料J緣硅橡膠護套耐銅絲屏蔽高溫控制電纜
|
|
KFGP2
|
銅芯氟塑料J緣硅橡膠護套耐高溫銅帶屏蔽控制電纜
|
|
KFGP3
|
銅芯氟塑料J緣硅橡膠護套耐高溫鋁箔屏蔽控制電纜
|
|
KFGRP
|
銅芯氟塑料J緣硅橡膠護套耐銅絲屏蔽高溫控制軟電纜
|
|
KFGRP2
|
銅芯氟塑料J緣硅橡膠護套耐高溫銅帶屏蔽控制軟電纜
|
|
KFGRP3
|
銅芯氟塑料J緣硅橡膠護套耐高溫鋁箔屏蔽控制軟電纜
|
|
KFVP
|
銅芯氟塑料J緣聚氯乙烯護套耐銅絲屏蔽高溫控制電纜
|
|
KFVP2
|
銅芯氟塑料J緣聚氯乙烯護套銅帶屏蔽耐高溫控制電纜
|
|
KFVP3
|
銅芯氟塑料J緣聚氯乙烯護套鋁箔屏蔽耐高溫控制電纜
|
|
KFVRP
|
銅芯氟塑料J緣聚氯乙烯護套耐銅絲屏蔽高溫控制軟電纜
|
|
KFVRP2
|
銅芯氟塑料J緣聚氯乙烯護套銅帶屏蔽耐高溫控制軟電纜
|
|
KFVRP3
|
銅芯氟塑料J緣聚氯乙烯護套鋁箔屏蔽耐高溫控制軟電纜
|
|
鎧裝型號
|
型號M稱說明
|
|
KVV22
|
銅芯聚氯乙烯J緣聚氯乙烯護鋼帶鎧裝控制電纜
|
|
KVVP22
|
銅芯聚氯乙烯J緣聚氯乙烯護套銅線編織屏蔽、鋼帶鎧裝控制電纜
|
|
KVV32
|
銅芯聚氯乙烯J緣聚氯乙烯護鋼絲鎧裝控制電纜
|
|
KVVP32
|
銅芯聚氯乙烯J緣聚氯乙烯護套銅線編織屏蔽、鋼絲鎧裝控制電纜
|
|
KYJV22
|
銅芯聚氯乙烯J緣聚氯乙烯護套鋼帶鎧裝裝控制電纜
|
|
KYJVP22
|
銅芯聚氯乙烯J緣聚氯乙烯護套銅線編織屏蔽、鋼帶鎧裝裝控制電纜
|
|
KYJV32
|
銅芯聚氯乙烯J緣聚氯乙烯護套鋼絲凱裝控制電纜
|
|
KYJVP32
|
銅芯聚氯乙烯J緣聚氯乙烯護套銅線編織屏蔽、鋼絲鎧裝控制電纜
|
|
KFF22
|
銅芯氟塑料J緣氟塑料護套耐鋼帶鎧裝高溫控制電纜
|
|
KFFP22
|
銅芯氟塑料J緣氟塑料護套銅絲屏蔽鋼帶鎧裝耐高溫控制電纜
|
|
KFF32
|
銅芯氟塑料J緣氟塑料護套耐鋼絲鎧裝高溫控制電纜
|
|
KFFP32
|
銅芯氟塑料J緣氟塑料護套銅絲屏蔽鋼絲鎧裝耐高溫控制電纜
|
|
KGG22
|
銅芯硅橡膠J緣硅橡膠護套鋼帶鎧裝控制電纜
|
|
KGGP22
|
銅芯硅橡膠J緣硅橡膠護套銅絲屏蔽鋼帶鎧裝控制電纜
|
|
KGG32
|
銅芯硅橡膠J緣硅橡膠護套鋼帶絲裝控制電纜
|
|
KGGP32
|
銅芯硅橡膠J緣硅橡膠護套銅絲屏蔽鋼絲鎧裝控制電纜
|
|
KFG22
|
銅芯氟塑料J緣硅橡膠護套鋼帶鎧裝耐高溫控制電纜
|
|
KFGP22
|
銅芯氟塑料J緣硅橡膠護套鋼帶鎧裝銅絲屏蔽高溫控制電纜
|
|
KFG32
|
銅芯氟塑料J緣硅橡膠護套鋼絲鎧裝耐高溫控制電纜
|
|
KFGP32
|
銅芯氟塑料J緣硅橡膠護套鋼絲鎧裝銅絲屏蔽高溫控制電纜
|
|
KFV22
|
銅芯氟塑料J緣聚氯乙烯護套鋼帶鎧裝耐高溫控制電纜
|
|
KFVP22
|
銅芯氟塑料J緣聚氯乙烯護套鋼帶鎧裝銅絲屏蔽高溫控制軟電纜
|
|
KFV32
|
銅芯氟塑料J緣聚氯乙烯護套鋼絲鎧裝耐高溫控制電纜
|
|
KFVP32
|
銅芯氟塑料J緣聚氯乙烯護套鋼絲鎧裝銅絲屏蔽高溫控制軟電纜
|
六、控制電纜導體類型及電阻
|
導體標稱截面
|
導體根數/單絲直徑mm
|
導體根數/單絲直徑mm
|
導體根數/單絲直徑mm
|
20℃時導體直流電阻Ω/km
|
20℃時導體直流電阻Ω/km
|
|
mm2
|
A
|
B
|
R
|
A、B
|
R
|
|
0.5
|
1/0.80
|
7/0.30
|
16/0.20
|
≤ 36.0
|
≤ 39.0
|
|
0.75
|
1/0.97
|
7/0.37
|
24/0.20
|
≤ 24.5
|
≤ 26.0
|
|
1
|
1/1.13
|
7/0.43
|
32/0.20
|
≤18.1
|
≤19.5
|
|
1.5
|
1/1.38
|
7/0.52
|
30/0.25
|
≤12.1
|
≤13.3
|
|
2.5
|
1/1.78
|
7/0.68
|
49/0.25
|
≤ 7. 41
|
≤ 7. 9 8
|
七、控制電纜規格
|
2×0.75
|
4×4
|
8×1.5
|
14×0.75
|
24×1.5
|
44×1.5
|
|
2×1.0
|
4×6.0
|
8×2.5
|
14×1.0
|
24×2.5
|
44×2.5
|
|
2×1.5
|
5×0.75
|
8×4
|
14×1.5
|
27×0.75
|
48×0.75
|
|
2×2.5
|
5×1.0
|
8×6
|
14×2.5
|
27×1.0
|
48×1.0
|
|
2×4.0
|
5×1.5
|
10×0.75
|
14×4
|
27×1.5
|
48×1.5
|
|
2×6.0
|
5×2.5
|
10×1.0
|
14×6
|
27×2.5
|
48×2.5
|
|
3×0.75
|
5×4
|
10×1.5
|
16×0.75
|
30×0.75
|
52×0.75
|
|
3×1.0
|
5×6
|
10×2.5
|
16×1.0
|
30×1.0
|
52×1.0
|
|
3×1.5
|
7×0.75
|
10×4
|
16×1.5
|
30×1.5
|
52×1.5
|
|
3×2.5
|
7×1.0
|
10×6
|
16×2.5
|
30×2.5
|
52×2.5
|
|
3×4.0
|
7×1.5
|
12×0.75
|
19×0.75
|
37×0.75
|
61×0.75
|
|
3×6.0
|
7×2.5
|
12×1.0
|
19×1.0
|
37×1.0
|
61×1.0
|
|
4×0.75
|
7×4
|
12×1.5
|
19×1.5
|
37×1.5
|
61×1.5
|
|
4×1.0
|
7×6
|
12×2.5
|
19×2.5
|
37×2.5
|
61×2.5
|
|
4×1.5
|
8×0.75
|
12×4
|
24×0.75
|
44×0.75
|
2*10
|
|
4×2.5
|
8×1.0
|
12×6
|
24×1.0
|
44×1.0
|
2*16
|
八、訂貨須知：
1、訂貨時務必注明產品型號、規格、導體種類、數量等；
2、根據雙方協議允許任何長度交貨；長度計量誤差不超過±0.5%。
1、訂貨時務必注明產品型號、規格、導體種類、數量等；
2、根據雙方協議允許任何長度交貨；長度計量誤差不超過±0.5%。
