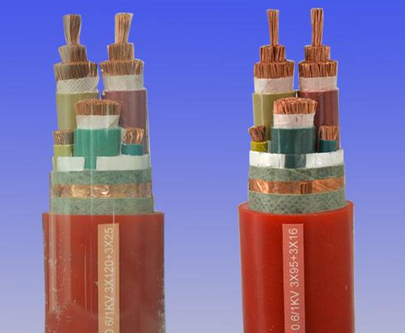

屏蔽變頻電纜BPGGP2
一：產品特點及用途: 屏蔽變頻電纜BPGGP2適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接，產品具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有******的屏蔽性，并有效消除電磁干擾，降低變頻電機噪音，保證系統穩定運行。廣泛用于冶金、電力、石化等行業。
二：產品執行標準：企標，阻燃耐火特性試驗執行GB12666-90標準
三：屏蔽變頻電纜BPGGP2使用特性
1． 交流額定電壓：U0/U 0.6/1KV
高工作溫度：硅橡膠J緣180℃
氟46J緣200℃和260℃兩種
聚氯乙烯J緣70℃
交聯聚乙烯90℃
低環境溫度：敷設電纜時的環境溫度應不低于-40℃；聚氯乙烯護套電纜不低于0℃。
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜小為電纜外徑的10倍
四：基本型號及M稱
表1
|
型號
|
M稱
|
|
BPGG
|
硅橡膠J緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。
|
|
BPGGP2
|
硅橡膠J緣和護套銅帶繞包屏蔽變頻電纜。
|
|
BPGGPP2
|
硅橡膠J緣和護套銅絲編織銅帶繞包屏蔽耐高溫屏蔽變頻電纜
|
|
BPGGP3
|
硅橡膠J緣和護套鋁聚酯復合膜繞包屏蔽變頻電纜
|
|
BPGVFP
|
硅橡膠J緣丁青護套銅絲編織屏蔽變頻電纜。
|
|
BPGVFP2
|
硅橡膠J緣丁青護套銅帶繞包屏蔽變頻電纜。
|
|
BPGVFPP2
|
硅橡膠J緣丁青護套銅絲編織銅帶繞包屏蔽變頻電纜
|
|
BPGVFP3
|
硅橡膠J緣丁青護套鋁聚酯復合膜繞包屏蔽變頻電纜
|
|
BPFFP
|
氟46J緣和護套銅絲編織屏蔽變頻電纜
|
|
BPFFP2
|
氟46J緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。
|
|
BPFFPP2
|
氟46J緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜
|
|
BPFFP3
|
氟46J緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。
|
|
BPVVP
|
聚氯乙烯J緣和護套銅絲編織屏蔽變頻電力電纜。
|
|
BPVVP2
|
聚氯乙烯J緣和護套銅帶繞包屏蔽變頻電力電纜。
|
|
BPVVPP2
|
聚氯乙烯J緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜。
|
|
BPVVP3
|
聚氯乙烯J緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。
|
|
BPYJVP
|
交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽變頻電力電纜。
|
|
BPYJVP2
|
交聯聚乙烯J緣聚氯乙烯護套銅帶繞包屏蔽變頻電力電纜。
|
|
BPYJVPP2
|
交聯聚乙烯J緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽變頻電力電纜。
|
|
BPYJVP3
|
交聯聚乙烯J緣聚氯乙烯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。
|
備注：導體線芯中銅絲可以采用鍍錫，阻燃型電纜型號前加ZR，軟結構電纜加R。
五：代號M稱和含義
表2
|
代號
|
代號含義
|
|
BP
|
變頻電力電纜
|
|
銅導體
|
省略
|
|
G
|
硅橡膠J緣或護套
|
|
F
|
F46J緣或護套
|
|
V
|
聚氯乙烯J緣或護套
|
|
YJ
|
交聯聚乙烯J緣
|
|
VF
|
丁青護套
|
|
P(P1)
|
銅編織屏蔽(鍍錫編織屏蔽)
|
|
P2
|
銅帶繞包屏蔽
|
|
P3
|
鋁聚酯復合膜繞包屏蔽
|
|
PP2
|
銅絲編織銅帶繞包屏蔽
|
六：電纜規格
主線芯截面
|
型號
|
芯數
|
標稱截面mm2
|
|
全部型號
|
3+3
3+1
1
|
4，6，10，16，25，35，50，70，95，
120，150，185，240
|
接地線芯截面
|
主線芯標稱截面mm2
|
接地線芯截面mm2
|
|
4
|
1(0.75)
|
|
6
|
1.5(1)
|
|
10
|
2.5(1.5)
|
|
16, 25
|
4(2.5)
|
|
35
|
6
|
|
50, 70
|
10
|
|
95
|
16
|
|
120, 150
|
25
|
|
185
|
35
|
|
240
|
50(35)
|
六：主要技術指標
1．成品電纜導體直流電阻(符合GB3956規定)
2．成品電纜的J緣電阻（20℃）氟塑料及硅橡膠J緣應不小于100MΩ*km。聚氯乙烯J緣應不小于50 MΩ*km。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
4．屏蔽層傳輸阻抗
電纜在100MHz時傳輸阻抗等于或小于100Ω/m。
電纜的理想屏蔽抑制系數等于或小于0.7。
七：基本電纜規格及結構參數
|
線芯*標稱截面(mm2)
|
導體結構
(根數*直徑)
mm
|
電纜大外徑
|
|
|
BPVVPP2
BPYJVPP2
|
BPGGPP2
|
||
|
3*4
|
1/2.26
|
13.5
|
15.5
|
|
3*6
|
1/2.78
|
14..0
|
16.0
|
|
3*10
|
7/1.35
|
19.0
|
21.0
|
|
3*16
|
7/1.70
|
22.0
|
24.0
|
|
3*25
|
7/2.15
|
25.0
|
26.5
|
|
3*35
|
7/2.52
|
26.0
|
35.5
|
|
3*50
|
10/2.52
|
28.5
|
40.0
|
|
3*70
|
14/2.52
|
31.5
|
43.5
|
|
3*95
|
19/2.52
|
36.5
|
50.0
|
|
3*120
|
24/2.52
|
40.0
|
56.0
|
|
3*150
|
30/2.52
|
45.0
|
60.0
|
|
3*185
|
37/2.52
|
47.0
|
67.0
|
|
3*4+3*0.75
|
1/2.26
|
14.5
|
16.5
|
|
3*6+3*1
|
1/2.78
|
15.0
|
17.0
|
|
3*10+3*2.5
|
7/1.35
|
20.8
|
22.0
|
|
3*16+3*2.5
|
7/1.70
|
23.0
|
25.0
|
|
3*25+3*4
|
7/2.15
|
28.0
|
27.5
|
|
3*35+3*6
|
7/2.52
|
32.0
|
36.5
|
|
3*50+3*10
|
10/2.52
|
37.0
|
41.0
|
|
3*70+3*10
|
14/2.52
|
41.6
|
44.5
|
|
3*95+3*16
|
19/2.52
|
47.0
|
51.0
|
|
3*120+3*25
|
24/2.52
|
50.1
|
57.0
|
|
3*150+3*25
|
30/2.52
|
52.0
|
61.0
|
|
3*185+3*35
|
37/2.52
|
58.5
|
68.0
|
|
可根據現場使用環境不同，定制符合客戶使用環境的電纜
|
||||||
|
